常见家用直流电源改装为项目制作电源

在项目制作中,供电是一个十分关键的环节。一方面我们可以使用面包板电源模块为面包板提供电源。另一方面,我们也可以使用家中常用的直流电源为我们的面包板供电。

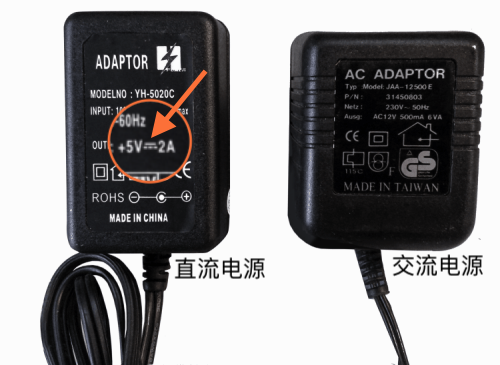

在上图中,左侧电源是直流电源,右侧电源是交流电源。通常交流电源会在电源上标注“AC”字样。请记住,凡带有“AC”字样的电源都是交流电源。

对于直流电源,通常会有如下图箭头所示的标志(一对平行线)。该标志指明此电源为直流电源,电源电压+5伏特,电流2安培。

在使用Arduino进行项目制作时,主要使用的是直流电源,因此我们这篇文章也将只讲解如何将常见的直流电源改装成项目制作所需的电源。

制作所需材料:
– 直流电源 x 1
– 杜邦线 x 2(最好是一根红色一根黑色)

制作所需工具:
– 剪刀
– 剥线钳
– 万用表
– 普通胶带/贴纸(最好是彩色的)
– 绝缘胶布

制作步骤:

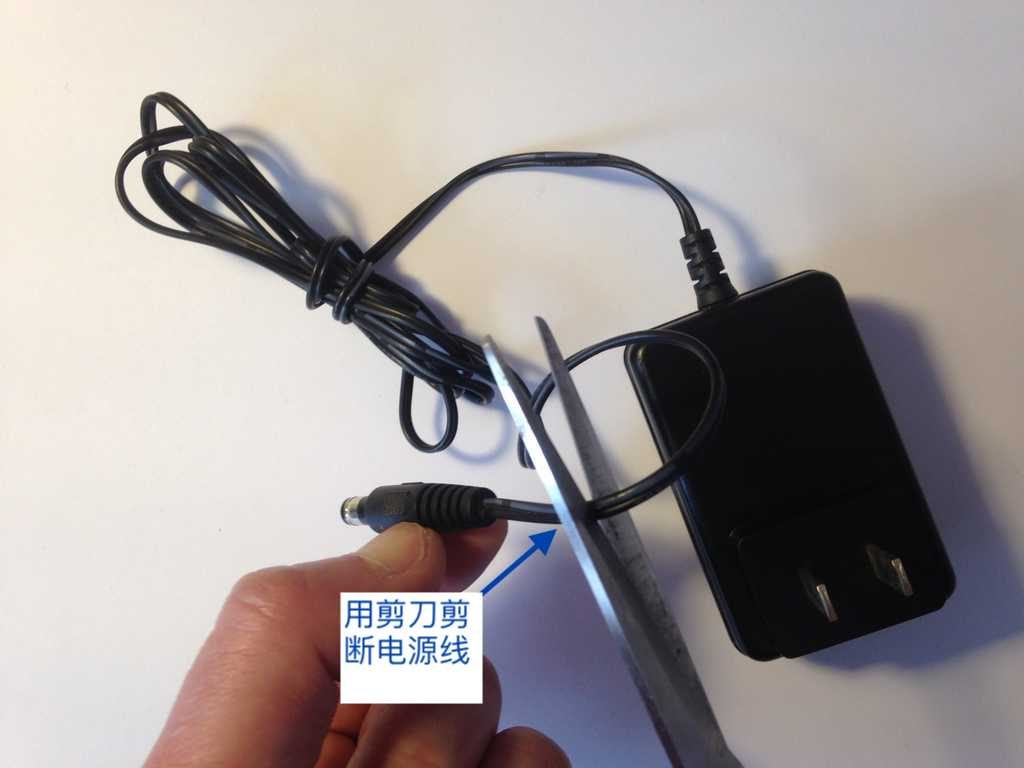

1 将直流电源线剪断

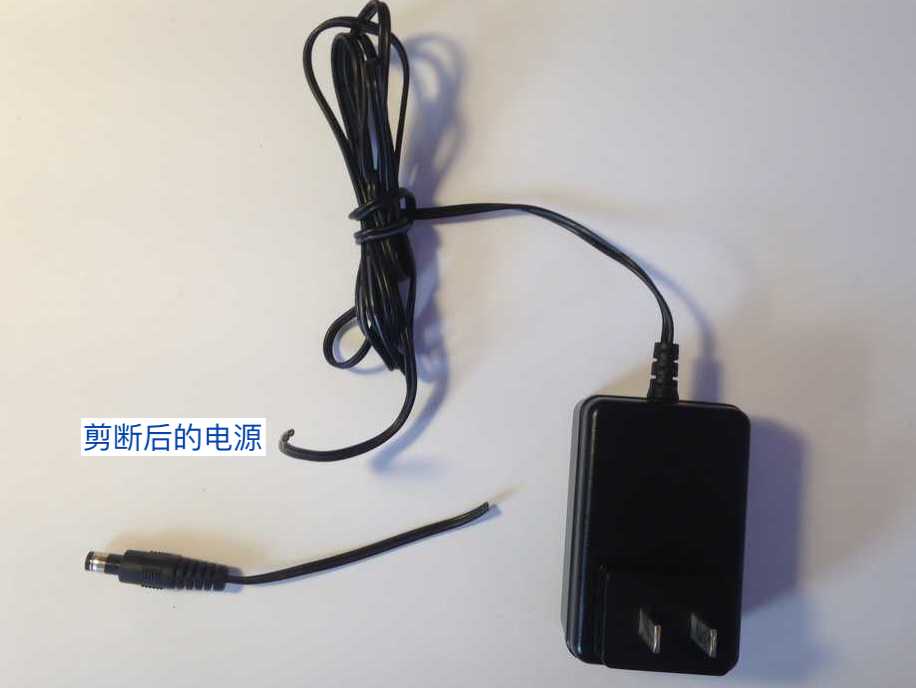

2 剪断电源线后的直流电源

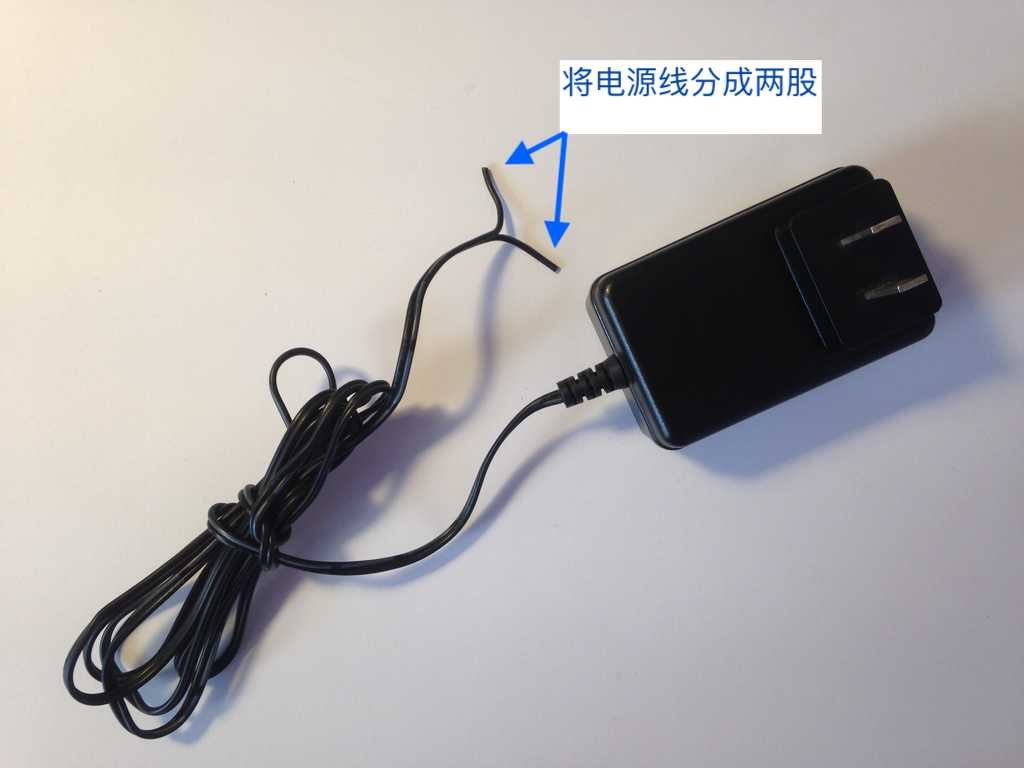

3 将电源线分成两股

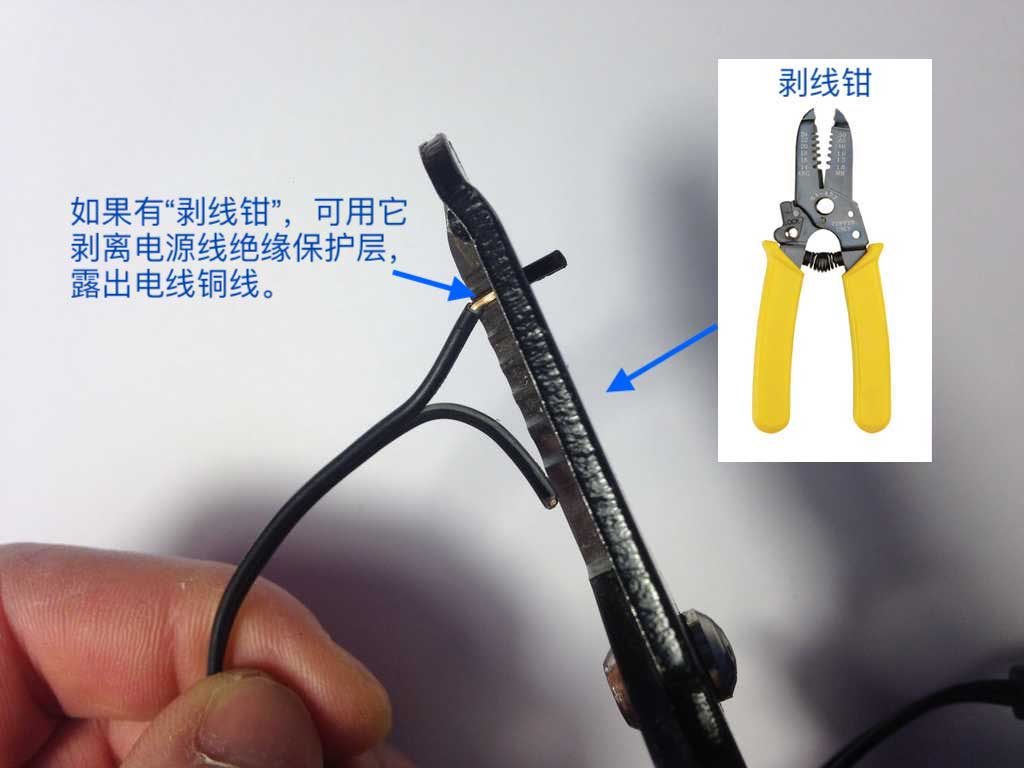

4-1 如有剥线钳,可使用剥线钳剥离电源线保护层。

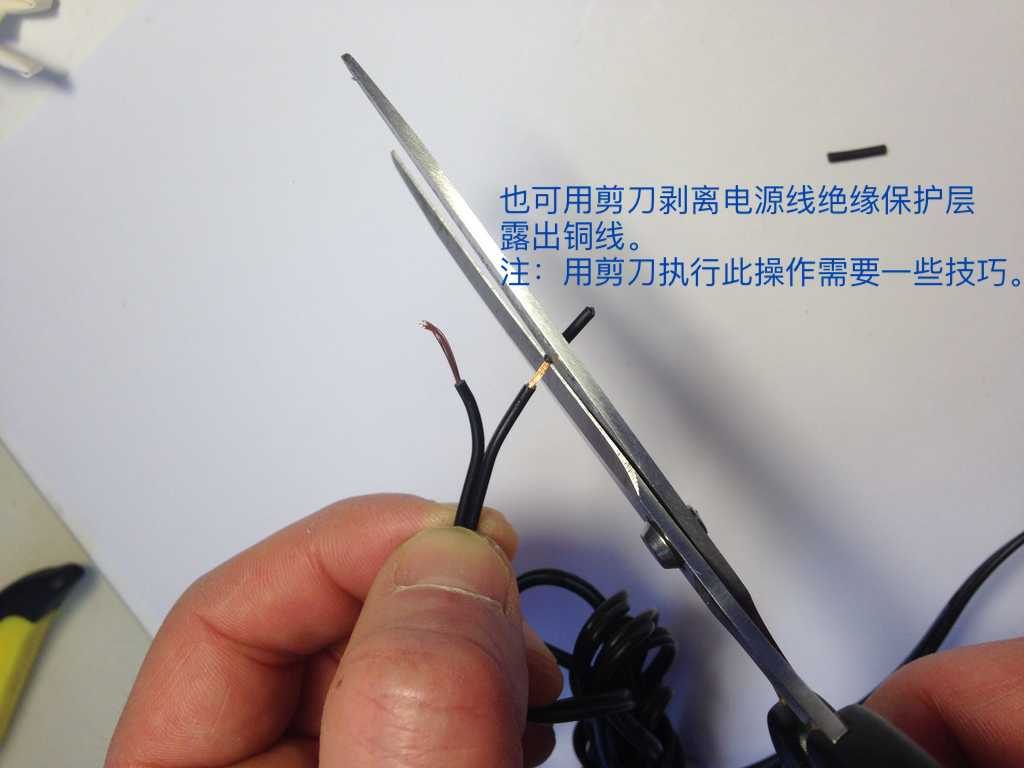

4-2 如没有剥线钳,可使用剪刀剥离电源线保护层。

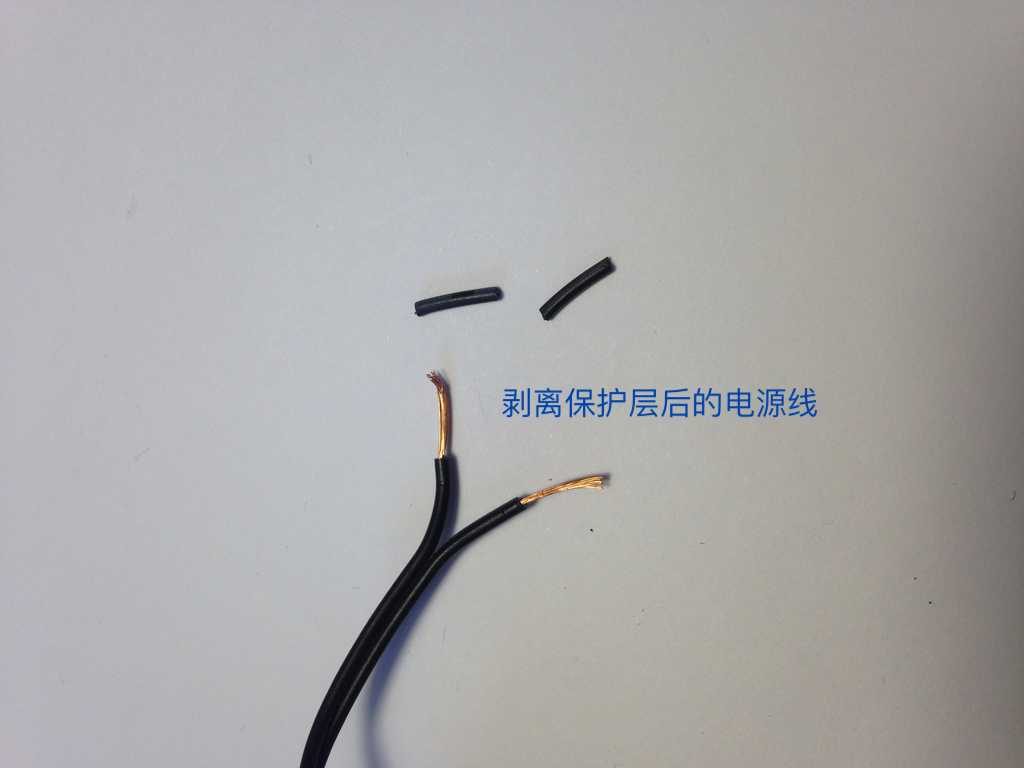

5剥离保护层后的电源线6 使用万用表确定电源线正负极

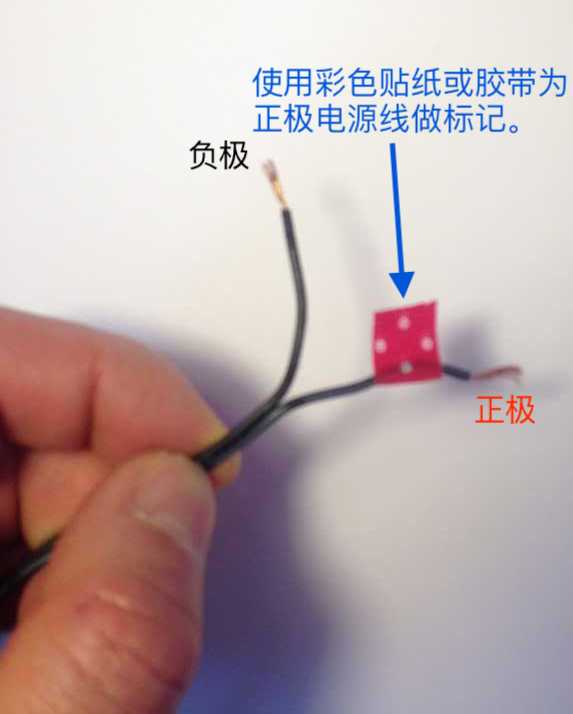

7 用彩色贴纸或胶带为正极电源线做标记

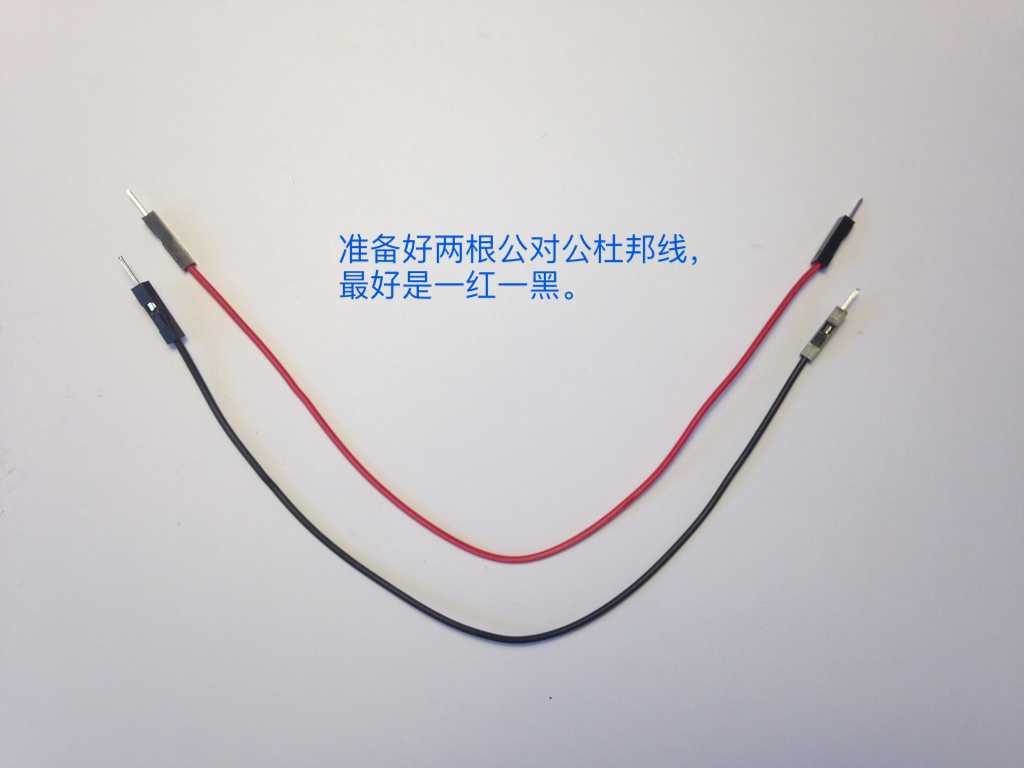

8 注备好两根公对公杜邦线(最好是一黑一红)

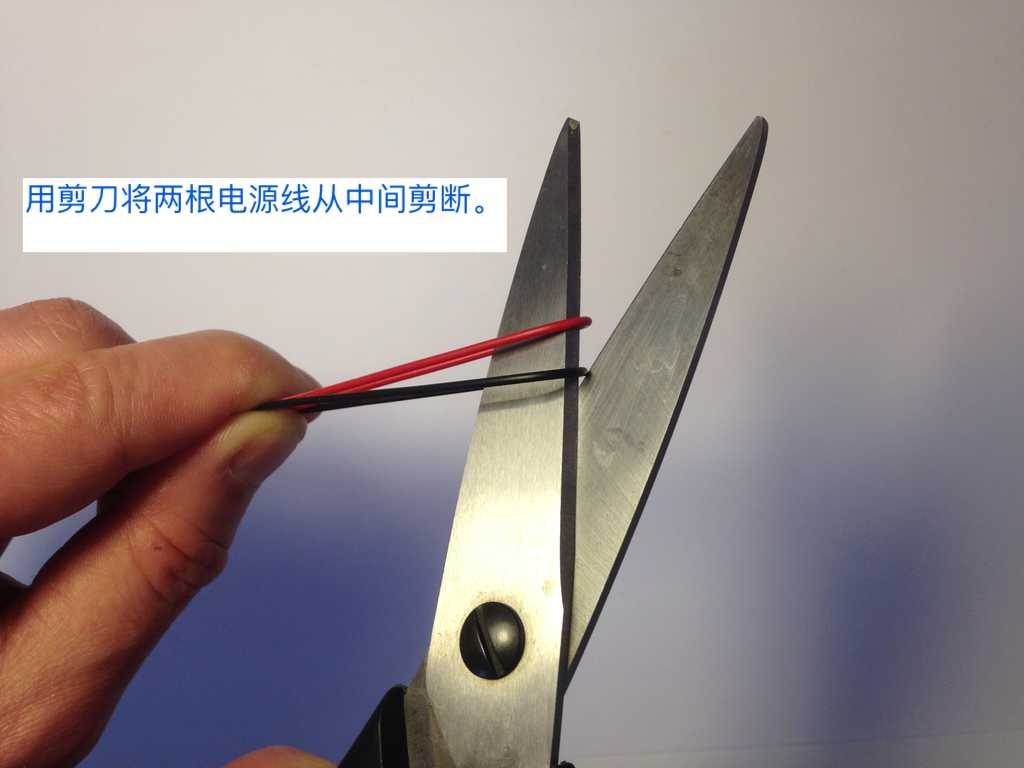

9 用剪刀将两根电源线从中间剪断

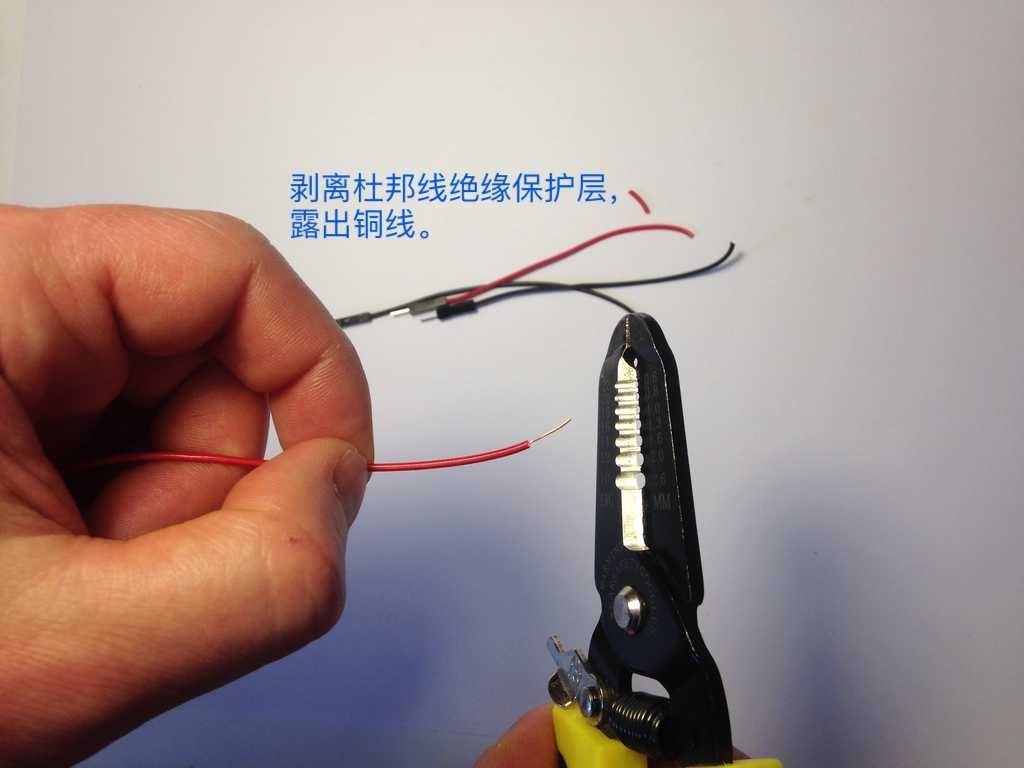

10 剥离杜邦线绝缘保护层露出铜线

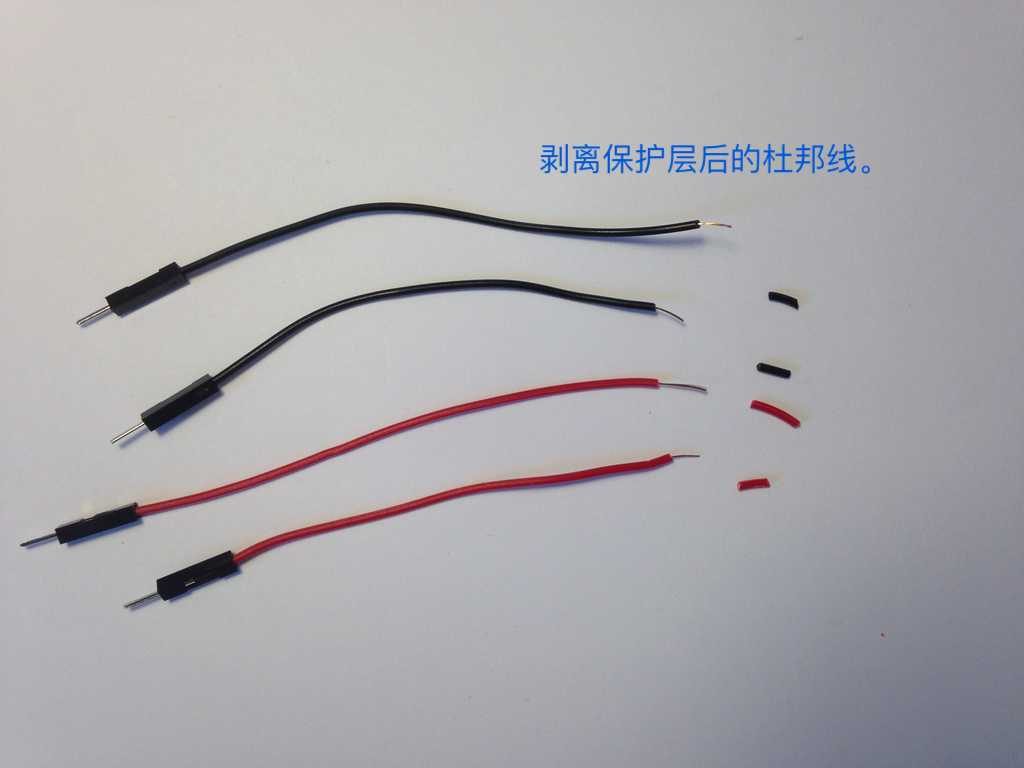

11 剥离保护层后的杜邦线

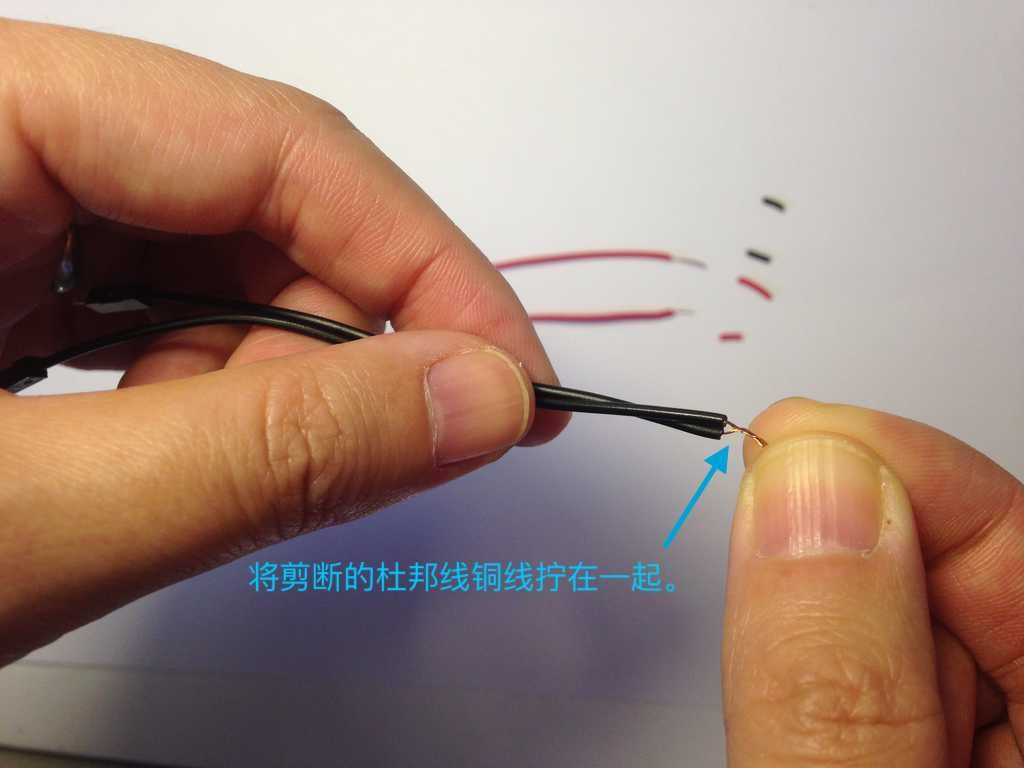

12 将同色的杜邦线铜线拧在一起

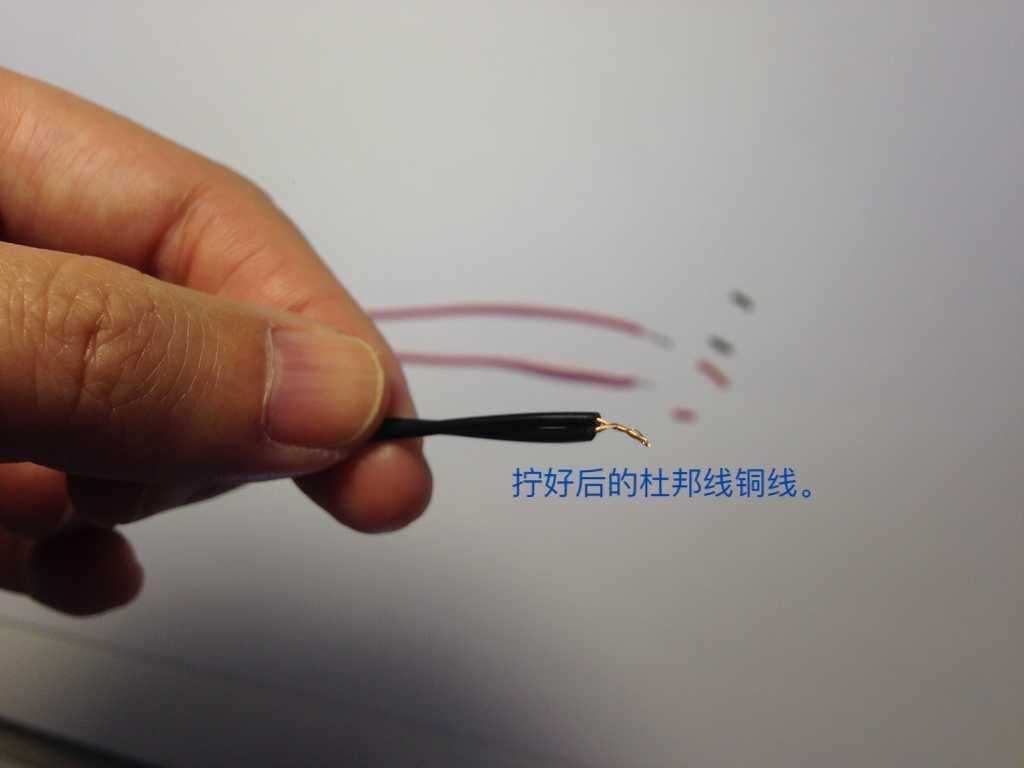

13 拧好后的杜邦线铜线

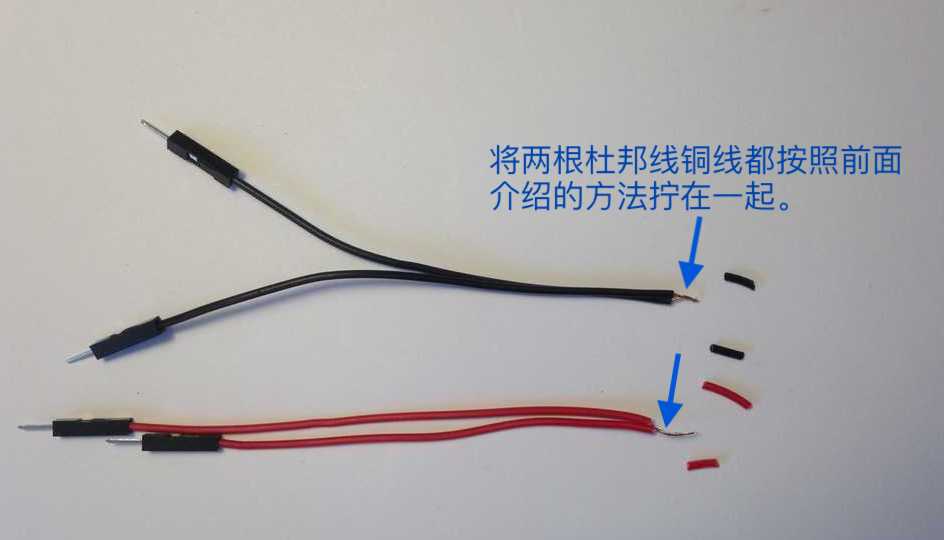

14 将两个杜邦线铜线都按照前面介绍的方法拧在一起

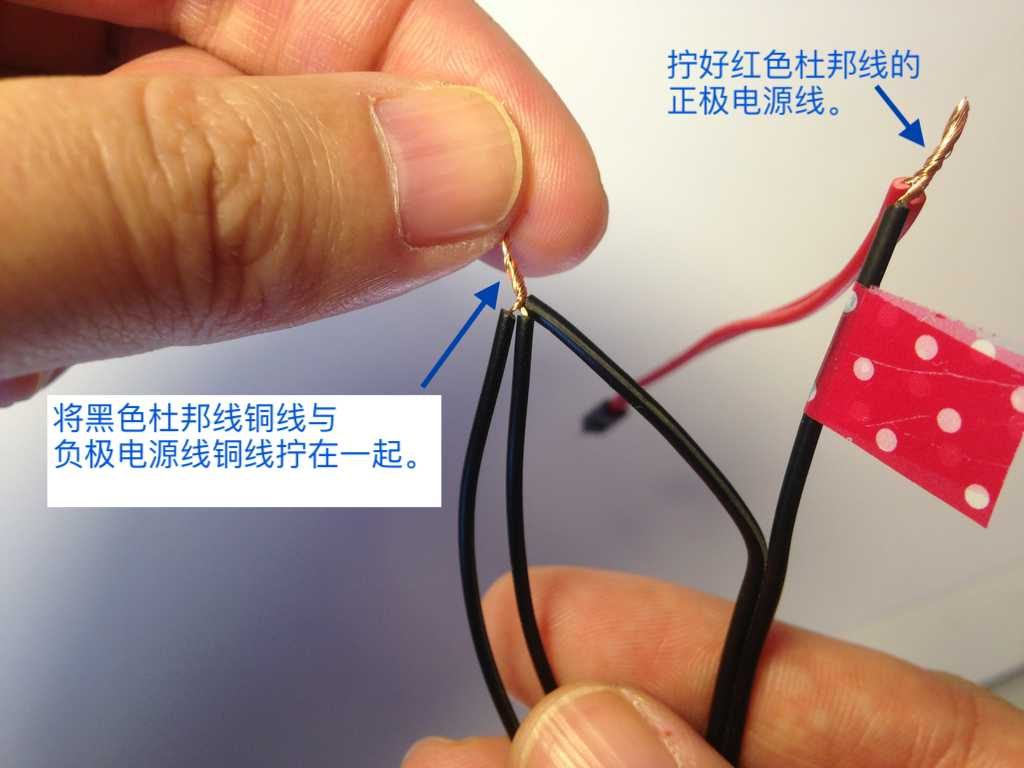

15 将红色杜邦线铜线与正极电源线的铜线拧在一起

16 将黑色杜邦线铜线与负极电源线铜线拧在一起

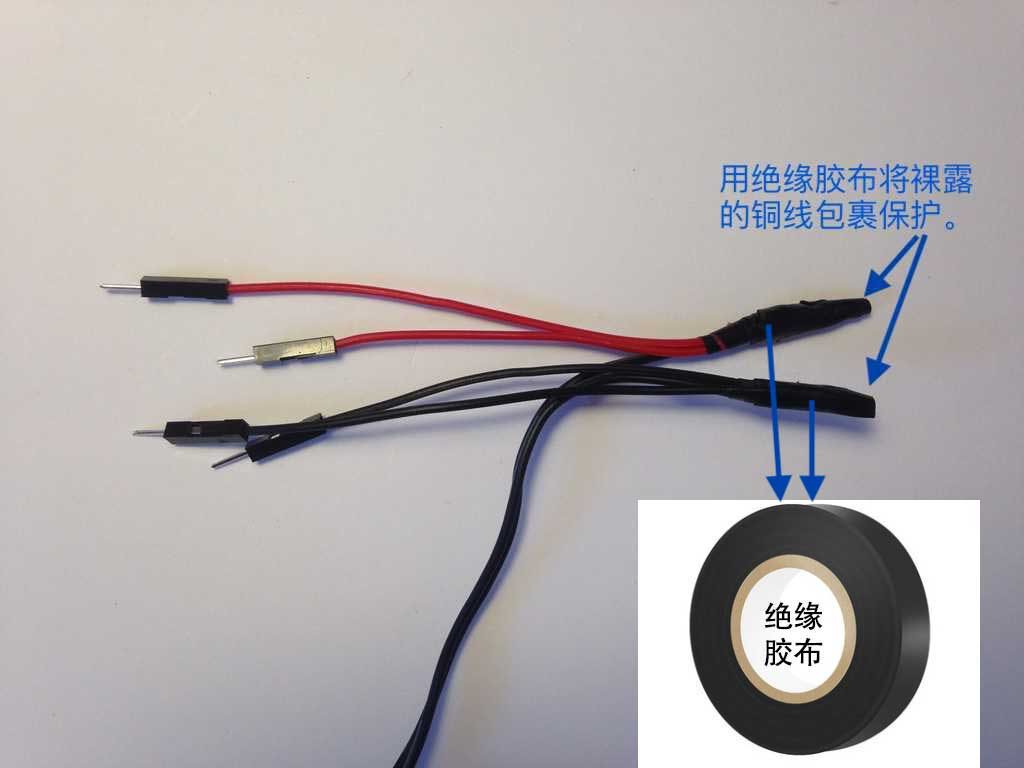

17 用绝缘胶布将裸露的铜线包裹保护

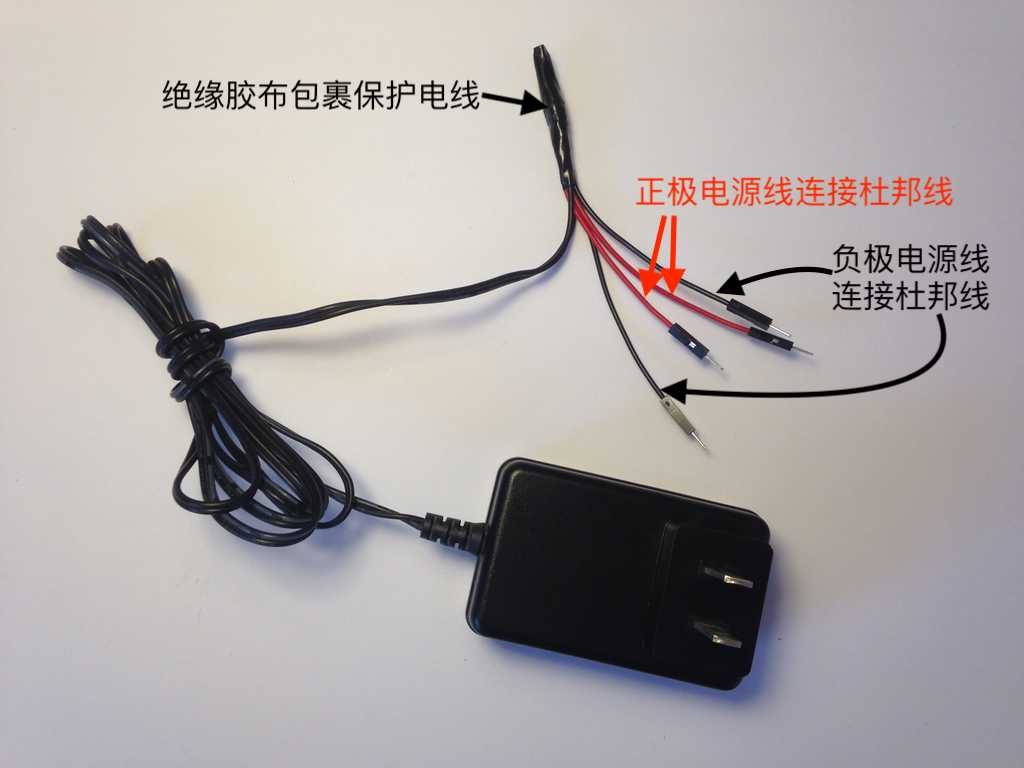

18 绝缘胶布包裹好的电源线

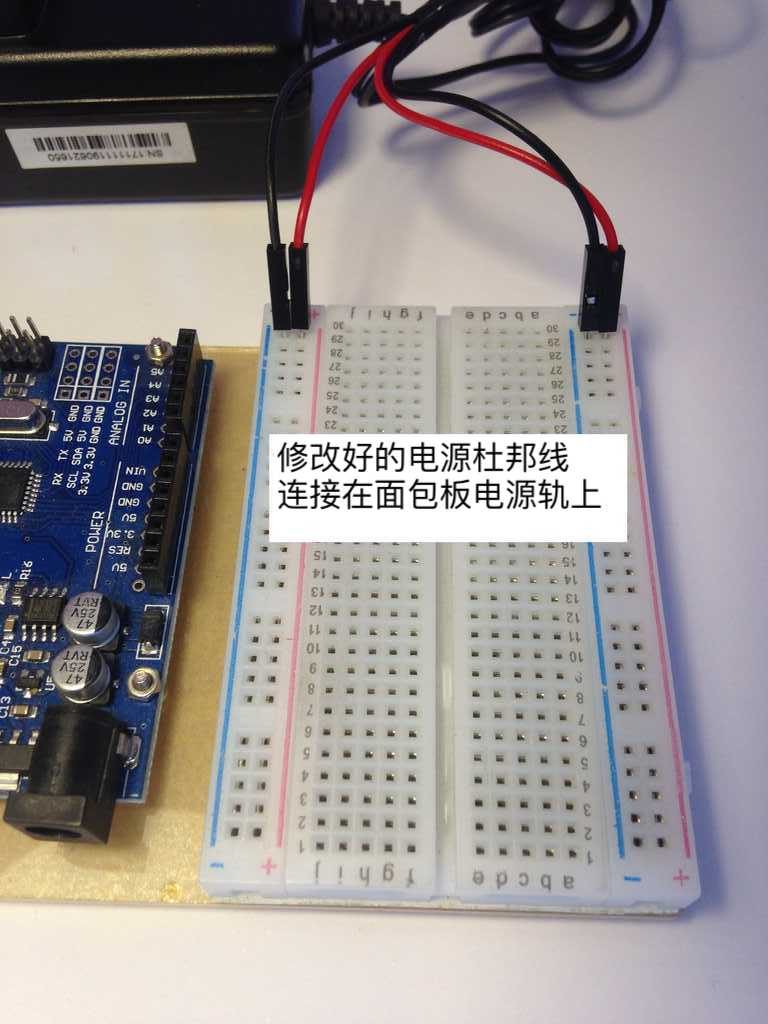

19 修改好的电源杜邦线连接在面包版电源轨上

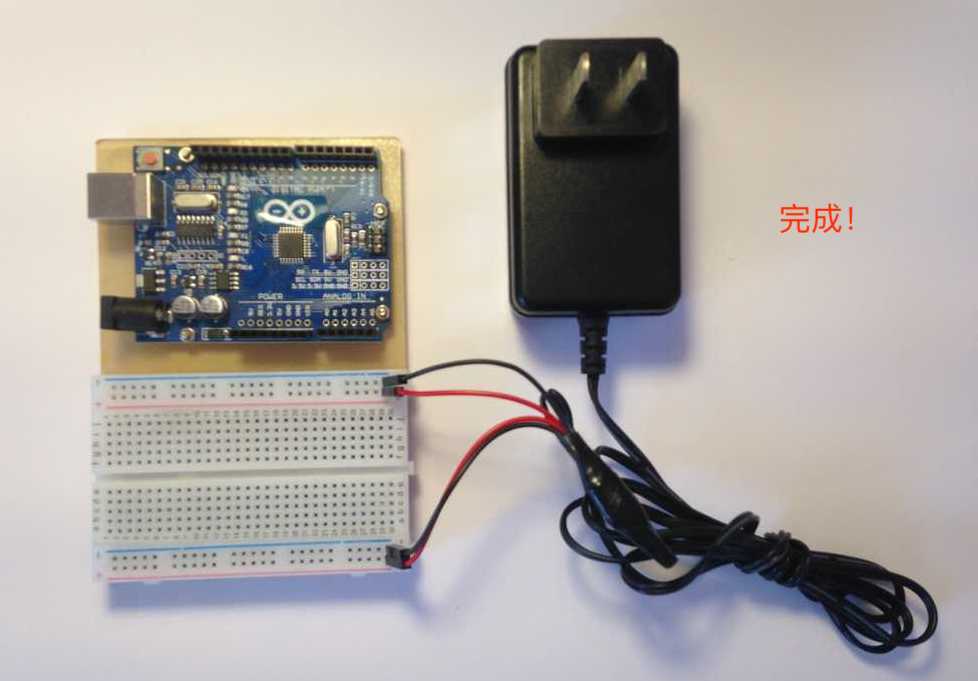

20 完成!
