说明

当引脚设置为输入（INPUT）模式时，引脚为高阻抗状态（100兆欧）。此时该引脚可用于读取传感器信号或开关信号。

注意：当Arduino引脚设置为输入（INPUT）模式或者输入上拉（INPUT_PULLUP）模式，请勿将该引脚与负压或者高于5V的电压相连，否则可能会损坏Arduino控制器。

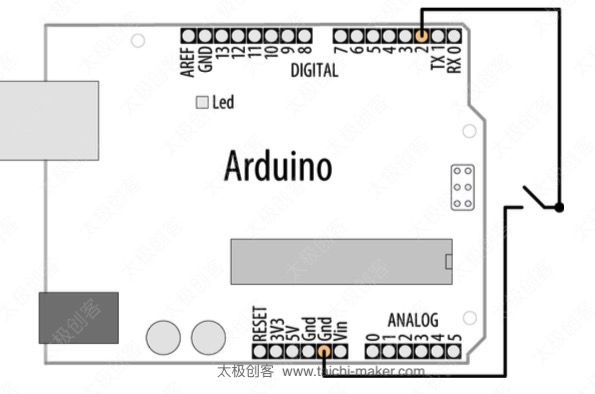

当Arduino没有使用上拉电阻或下拉电阻而直接与开放的开关相连（如下图所示）。在开关未闭合时，该Arduino引脚2处于不确定状态。为了获得准确的开关信号，须使用上拉电阻或下拉电阻。一般可以选用10K欧姆的电阻。

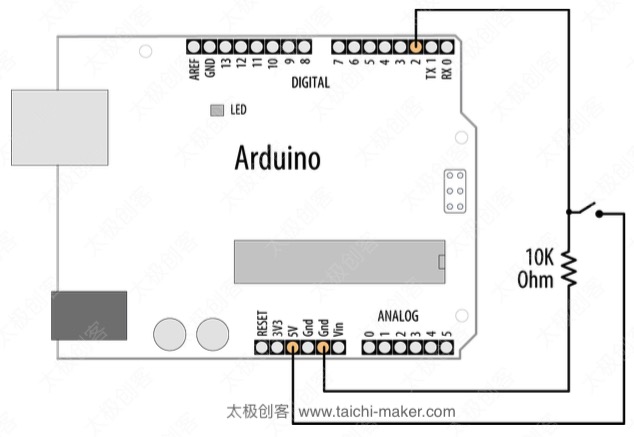

如果使用下拉电阻（如下图所示），当开关打开时Arduino引脚2输入信号为LOW（低电平），当开关关闭时Arduino引脚2输入信号为HIGH（高电平）。

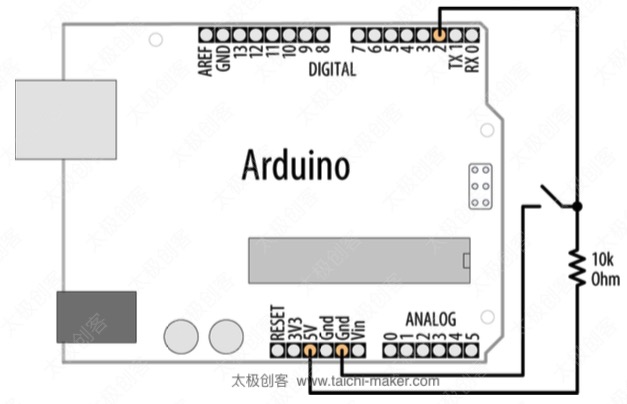

如果使用上拉电阻（如下图所示），当开关打开时Arduino引脚2输入信号为HIGH（高电平），当开关关闭时Arduino引脚2输入信号为LOW（低电平）。

设置Arduino引脚为输入模式示例程序

在本示例中，我们将配置Arduino引脚2为输入模式。在此示例中，当开关闭合后，引脚2将获得高电平开关信号，引脚13旁的LED（如下照片红圈所示）将被点亮。反之，该LED为熄灭状态。

arduino-uno LED 被标注 — Arduino Uno LED 被标注

连接说明（如下图）

/*
设置Arduino引脚为输入模式示例程序
v1.0
Created 2016
by 太极创客
www.taichi-maker.com

说明：
本程序旨在演示如何将Arduino引脚设置为输入模式。
当按钮被按下后，引脚13旁的LED将会点亮。
获得具体连接电路图，请参阅太极创客网站。

This example code is in the public domain.
*/

const int ledPin = 13;
const int inputPin = 2;

// 当Arduino控制器通电或复位后，setup函数会运行一次
void setup()
	{
		//将引脚13设置为输出模式
		pinMode(ledPin, OUTPUT);

		//将引脚2设置为输入模式
		//引脚2与外部按钮连接
		pinMode(inputPin, INPUT);
	}

// 当Arduino控制器通电或复位后，loop函数会反复运行
void loop()
{
	// 检查引脚2的输入情况
	// 开关闭合后，引脚2将获得高电平信号
	int val = digitalRead(inputPin);

	// 检查引脚2是否为高电平
	// 当按钮按下时，点亮引脚13旁的LED
	if (val == HIGH)
	{
		digitalWrite(ledPin, HIGH);
	} else //当按钮未按下，熄灭引脚13LED
	{
		digitalWrite(ledPin, LOW);
	}
}
