基础入门学用Arduino教程 – 智能应用篇 – 2 亮度感应/光敏电阻 视频教程

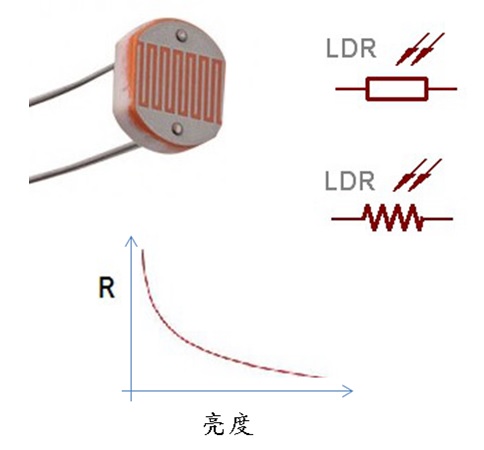

光敏电阻简介
光敏电阻（Light-Dependent Resistor/LDR or Photoresistor）是用硫化隔或硒化隔等半导体材料制成的特殊电阻，其工作原理是基于内光电效应。光照愈强，阻值就愈低，随着光照强度的升高，电阻值迅速降低，亮电阻值可小至1KΩ以下。光敏电阻对光线十分敏感，其在无光照时，呈高阻状态，暗电阻一般可达1.5MΩ。光敏电阻的特殊性能，随着科技的发展将得到极其广泛应用。

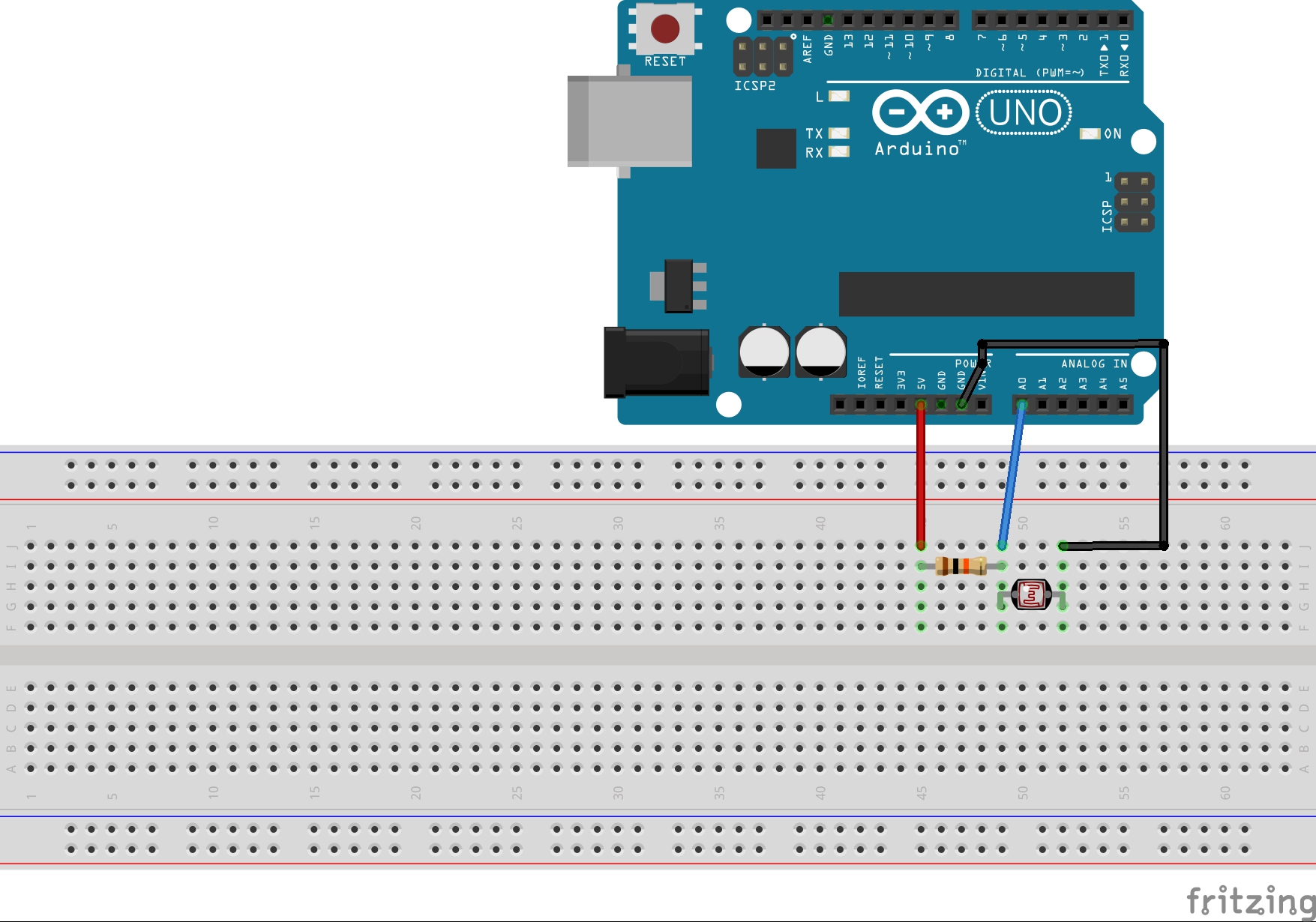

电路连接
示例程序（可双击代码全选程序内容）
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
/* 光敏电阻测试程序 by 太极创客 (2017-11-02) www.taichi-maker.com 本程序用于太极创客《零基础入门学用Arduino教程 - 智能应用篇》。 如需要获得具体电路连接细节，请查阅太极创客制作的 《零基础入门学用Arduino教程 - 智能应用篇》页面。 光敏电阻一端接在Arduino Uno的A0引脚，另一端接在Arduino的+5V引脚 10k电阻一端接在Arduino Uno的A0引脚，另一端接在Arduino的接地引脚（10k电阻可替换为其它阻值电阻） ---------------------------------------------------- 光敏电阻 10K +5V o---/\/\/--.--/\/\/---o 接地 | A0引脚 o---------- ---------------------------------------------------- */ void setup() { Serial.begin(9600); //启动串口通讯 } void loop() { Serial.print("LDR Reading: "); //通过串口监视器 Serial.println(analogRead(A0)); //输出LDR读数 delay(10); } |
光敏电阻主要技术参数
