Arduino驱动HC-SR501人体红外感应模块

< 返回传感器目录页

为了便于您学习使用本模块，我们制作了视频教程。您可以通过以下链接进入视频教程页面。

零基础入门学用Arduino教程 – 智能应用篇 – 3 红外人体感应模块视频教程

如果您需要购买本模块，可以通过点击以下链接进入太极创客淘宝网店购买。

https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.50111debeisqdB&ft=t&id=652662970300

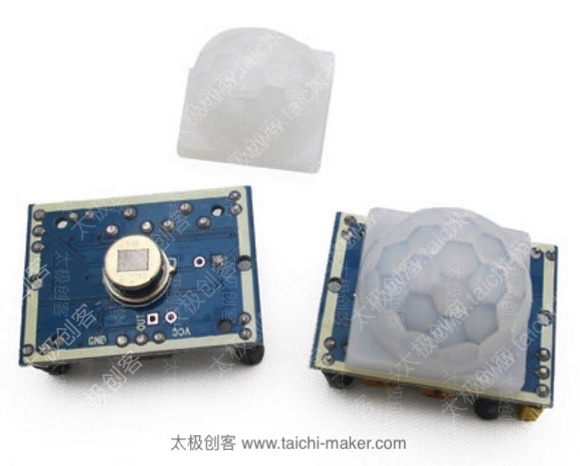

HC-SR501人体红外感应模块基本介绍

HC-SR501工作模式介绍：
人进入HC-SR501人体红外感应模块的感应范围后，其”OUT”引脚输出高电平，人离开感应范围, 该模块的”OUT”引脚将自动延时关闭高电平，输出低电平.

触发方式：(可跳线选择)
- L ：不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平
- H ：重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点

工作参数
- 工作电压范围: 直流电压4.5-20V
- 电平输出: 高3.3 V /低0V
- 静态电流: <50uA
- 电路板外形尺寸: 32mm*24mm
- 工作温度: -15摄氏度 – +70摄氏度
- 感应透镜尺寸: 直径:23mm

请注意：该模块有感应封锁时间(默认设置:2.5S 封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。 (此时间可设置在零点几秒?—几十秒钟。

Arduino 驱动HC-SR501 人体红外感应模块示例程序（无法复制本站示例程序代码？请点击这里获得解决方法。）

/*
Arduino 驱动HC-SR501 人体红外感应模块
Created 2017/03
by 太极创客

本程序旨在使用Arduino Uno驱动HC-SR501 人体红外感应模块。
* 连接说明
HC-SR501 + 引脚   --  Arduino +5V
HC-SR501 OUT 引脚  --  Arduino D2
HC-SR501 - 引脚 -  --  Arduino GND

程序说明
当HC-SR501 感应到人后 Ardino Uno板上D13引脚旁LED将被点亮。
同时Arduino IDE上的串口监视器将输出数字1

This example code is in the public domain.

*/
int irSensor = 2;

void setup() {
  // 初始化 串口通讯
  Serial.begin(9600);
  pinMode(LED_BUILTIN, OUTPUT); //连接内置LED的引脚设置为输出模式
  pinMode(irSensor, INPUT);     //连接人体红外感应模块的OUT引脚设置为输入模式
}

//
void loop() {
  bool sensorReading = digitalRead(irSensor);  //建立变量存储感应模块的输出信号

  if ( sensorReading ) {
    digitalWrite(LED_BUILTIN, HIGH);   // 模块感应到人.输出高电平.点亮LED
  }
  else {
    digitalWrite(LED_BUILTIN, LOW);   //  无人状态保持LED关闭
  }
    Serial.println(sensorReading);  //将模块输出信号通过串口监视器显示
}

Arduino 驱动HC-SR501 人体红外感应模块

Created 2017/03

by 太极创客

本程序旨在使用Arduino Uno驱动HC-SR501 人体红外感应模块。

* 连接说明

HC-SR501 + 引脚 -- Arduino +5V

HC-SR501 OUT 引脚 -- Arduino D2

HC-SR501 - 引脚 - -- Arduino GND

程序说明

当HC-SR501 感应到人后 Ardino Uno板上D13引脚旁LED将被点亮。

同时Arduino IDE上的串口监视器将输出数字1

This example code is in the public domain.

int irSensor = 2;

void setup() {

// 初始化串口通讯

Serial.begin(9600);

pinMode(LED_BUILTIN, OUTPUT); //连接内置LED的引脚设置为输出模式

pinMode(irSensor, INPUT); //连接人体红外感应模块的OUT引脚设置为输入模式

}

void loop() {

bool sensorReading = digitalRead(irSensor); //建立变量存储感应模块的输出信号

if ( sensorReading ) {

digitalWrite(LED_BUILTIN, HIGH); // 模块感应到人.输出高电平.点亮LED

}

else {

digitalWrite(LED_BUILTIN, LOW); // 无人状态保持LED关闭

}

Serial.println(sensorReading); //将模块输出信号通过串口监视器显示

}

相关资料下载
HC-SR501红外人体感应模块说明书（百度网盘下载）

热释电红外传感器介绍
热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。早在1938年，有人提出过利用热释电效应探测红外辐射，但并未受到重视，直到六十年代，随着激光、红外技术的迅速发展，才又推动了对热释电效应的研究和对热释电晶体的应用。热释电晶体已广泛用于红外光谱仪、红外遥感以及热辐射探测器，它可以作为红外激光的一种较理想的探测器。它目标正在被广泛的应用到各种自动化控制装置中。除了在我们熟知的楼道自动开关、防盗报警上得到应用外，在更多的领域应用前景看好。比如：在房间无人时会自动停机的空调机、饮水机。电视机能判断无人观看或观众已经睡觉后自动关机的机构。开启监视器或自动门铃上的应用。结合摄影机或数码照相机自动记录动物或人的活动等等……。您可以根据自己的奇思妙想，结合其它电路开发出更加优秀的新产品或自动化控制装置。
