零基础入门学用Arduino教程(智能应用篇) – 3 红外人体感应模块

如果您需要购买本模块，可以通过点击以下链接进入太极创客淘宝网店购买。

https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.50111debeisqdB&ft=t&id=652662970300

本节课程主要内容：Arduino配合红外人体感应模块的基本原理和使用方法。

/*
 * 红外人体感应模块测试程序
 *
 *
 * www.taichi-maker.com
 *

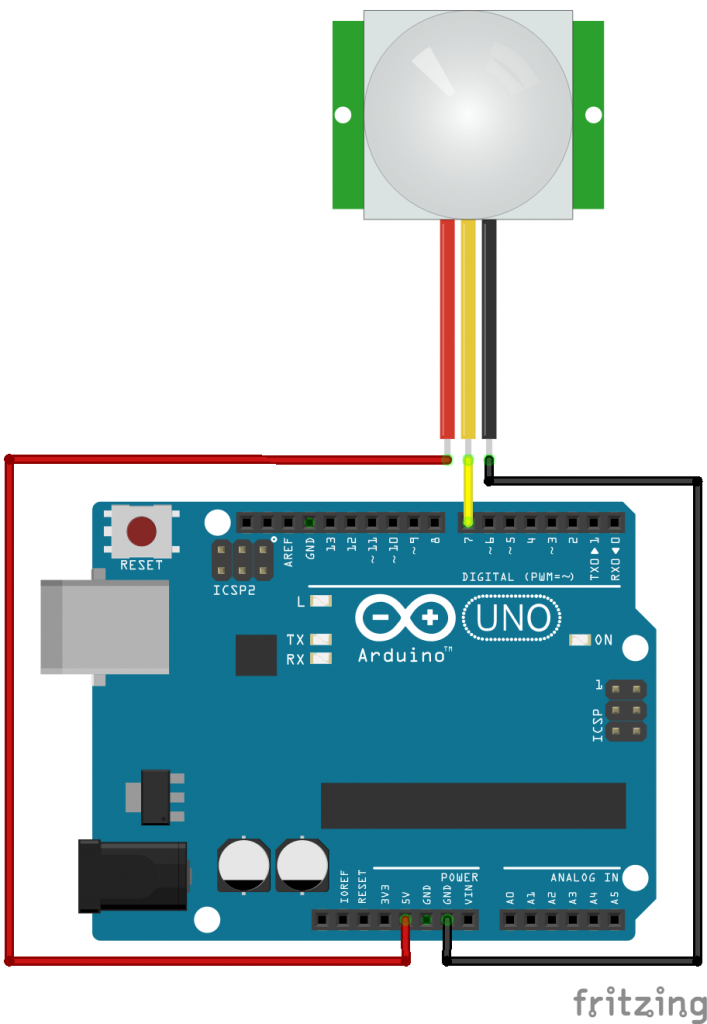

 * ARDUINO - IR SENSOR
 *  +5V    -    VCC
 *   7     -    OUT
 *  GND    -    GND
 */
/*
 * PIR sensor tester
 */

int irSensorPin = 7 ;            // 连接红外传感器引脚
bool irSensorOutput;            // 红外传感器输出信号

void setup() {
  pinMode(irSensorPin, INPUT);
  Serial.begin(9600);
  Serial.println("Welcome to Taichi-Maker's IR Motion Sensor tutorial.");
}

void loop(){
  irSensorOutput = digitalRead(irSensorPin);  // 读取红外传感器输出
  if (irSensorOutput == HIGH) {  // 如果红外传感器输出高电平
      Serial.println("IR Motion Sensor OUTPUT: HIGH.");
  } else {
      Serial.println("IR Motion Sensor OUTPUT: LOW.");
  }
  delay(100);
}

* 红外人体感应模块测试程序

* www.taichi-maker.com

* ARDUINO - IR SENSOR

* +5V - VCC

* 7 - OUT

* GND - GND

* PIR sensor tester

int irSensorPin = 7 ; // 连接红外传感器引脚

bool irSensorOutput; // 红外传感器输出信号

void setup() {

pinMode(irSensorPin, INPUT);

Serial.begin(9600);

Serial.println("Welcome to Taichi-Maker's IR Motion Sensor tutorial.");

}

void loop(){

irSensorOutput = digitalRead(irSensorPin); // 读取红外传感器输出

if (irSensorOutput == HIGH) { // 如果红外传感器输出高电平

Serial.println("IR Motion Sensor OUTPUT: HIGH.");

} else {

Serial.println("IR Motion Sensor OUTPUT: LOW.");

}

delay(100);

}
